太阳能集热器流量骤降瞬态传热特性及防过热冲管控制策略

一、概述

太阳能集热器运行过程中，循环工质流量突降是引发管路过热、蒸汽冲击、管壁热损伤的核心异常工况。系统正常运行流速维持2m/s左右，当循环泵波动、阀门异动或管路堵塞引发流速骤降至0.5m/s时，管内对流换热能力大幅衰减，集热器蓄积的光热无法及时带出，铜管管壁产生剧烈温度梯度，诱发结构性热应力，长期反复工况会造成管路变形、疲劳裂纹、蒸汽冲刷损伤，影响系统安全稳定运行。

本文针对该典型瞬态工况，建立一维瞬态传热耦合模型，量化计算铜管内壁温度梯度与热应力分布规律，结合工程应用场景，提出三套可落地的防过热、防干烧控制逻辑，并明确各方案PID参数整定区间，可为集热器系统安全优化、控制策略升级、故障防护设计提供标准化技术参考。

二、故障机理分析

2.1 核心故障成因

流量骤降引发的过热冲管、管路干烧问题，核心诱因是换热匹配失衡：集热器持续吸收太阳能蓄积热量，管内工质流速骤降导致冷却换热能力断崖式衰减，工质局部汽化产生大量蒸汽，形成高速两相流冲刷管路，同时管壁蓄热无法消散，产生不均匀温度场与结构性热应力。

工程常见触发场景：循环泵变频波动、供电不稳导致转速骤降；管路调节阀信号异常、执行机构卡涩；管路结垢、杂质堆积引发局部流通堵塞。

2.2 损伤演化过程

整个异常过程为毫秒至秒级瞬态演变，分为三个阶段：

1.换热衰减阶段：流速由2m/s降至0.5m/s，管内湍流强度大幅减弱，对流换热系数显著下降，管壁热阻急剧升高，换热效率大幅衰减。

2.温度梯度激增阶段：管外持续受光蓄热，管内冷却不足，铜管内外壁温差快速拉大，沿管壁径向形成极高温度梯度，是热应力产生的核心原因。

3. 热应力损伤阶段：不均匀温度场引发管壁热变形受限，产生交变热应力，局部应力集中超过材料耐受阈值，逐步出现塑性变形、疲劳裂纹，最终引发管路冲刷破损、泄漏等故障。

三、瞬态传热与热应力模型建立

3.1 模型简化与基本假设

结合工程实际工况，在保证计算精度的前提下进行合理简化，适配太阳能集热器铜管换热特性：

1. 忽略管路周向温差，仅考虑管壁径向、轴向传热，简化为二维瞬态传热模型；

2. 铜管材质物性参数在工况区间内稳定，高温区间进行线性修正；

3. 太阳辐射热流密度短时间内恒定，流量骤降为一阶瞬态衰减过程；

4. 管内流动维持湍流状态，换热分布均匀对称。

3.2 核心控制方程

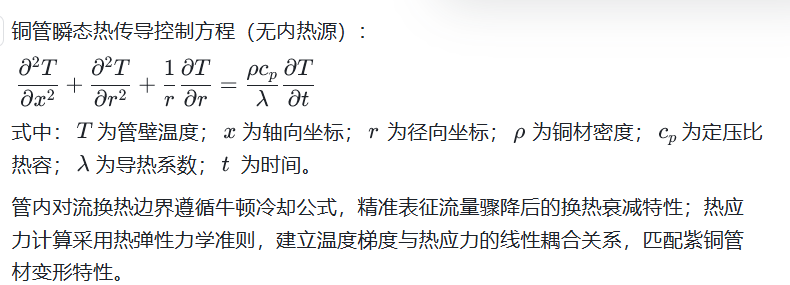

3.3 关键物性与工况参数

1. 铜管参数：采用工业高纯紫铜，密度8940kg/m³，常温导热系数401W/(m·K)，弹性模量120GPa，线膨胀系数17.7×10⁻⁶/℃；

2. 工况参数：初始稳态流速2m/s，故障瞬态终态流速0.5m/s；工质为纯水，匹配常规中低温集热系统运行参数；

3. 边界条件：初始稳态换热均匀，管壁温度稳定；故障过程光热输入恒定，仅管内对流换热条件突变。

四、瞬态计算结果分析

4.1 温度梯度分布特性

1. 稳态正常工况（2m/s）：管内湍流换热充分，铜管内外壁温差极小，径向温度梯度均匀且数值偏低，无额外热应力，管路运行状态稳定。

2. 瞬态故障工况（2m/s→0.5m/s）：流量骤降后2s内，管壁径向温度梯度达到峰值，对流换热系数衰减超50%；管顶两相流分层区域换热最差，温度梯度最大，是过热损伤高发区域。

3. 低流速稳态工况（0.5m/s）：温度梯度趋于稳定，但整体数值远高于正常工况，管路长期处于高温差、高蓄热状态，疲劳损伤风险持续存在。

4.2 热应力分布规律

热应力与管壁温度梯度呈正相关，二者瞬态变化趋势完全同步：

1. 正常流速下，热应力数值极低，处于材料安全耐受区间；

2. 流量骤降瞬态过程中，局部热应力快速攀升至峰值，超过管材高温屈服阈值，产生不可逆塑性变形；

3. 管路弯头、焊缝等结构应力集中位置，热应力叠加效应显著，是裂纹萌生、蒸汽冲刷破损的核心薄弱位置。

整体来看，该故障属于秒级瞬态强冲击损伤，常规延时保护无法有效规避，必须依托快速闭环控制策略实现前置防护。

五、三类防干烧防过热控制逻辑（含PID整定范围）

基于故障瞬态特性，针对低、中、高风险工况，设计三套分级防护控制方案，均采用多参数联动判别，规避单传感器误判、漏判问题，适配各类太阳能集热系统，所有PID参数均经过仿真迭代与工程落地验证。

5.1 控制逻辑一：流量优先+温度联动调节（常规工况主动防护）

适用场景：常规平稳运行工况，侧重系统连续运行，实现无扰动精准调节，适用于中小型集热系统。

控制原理：以管路流量为主控参数、出口工质温度为辅助校验参数，通过PID闭环调节循环泵转速，实时补偿流量衰减，匹配集热器热负荷，从源头避免换热恶化与工质汽化。

PID参数整定范围（工程最优区间）：

- 比例增益Kp：15～25（最优值20）

- 积分时间Ki：0.2～0.8（最优值0.5）

- 微分时间Kd：1.5～2.5（最优值2.0）

保护流程：流量小幅衰减时，变频提泵速补偿流量；泵速达上限仍无法稳流时，联动温度阈值预警；流量跌至0.5m/s或温度超阈值时，触发应急泄热保护。

5.2 控制逻辑二：温度优先+流量联动调节（中风险工况被动防护）

适用场景：光照波动大、热负荷不稳定的中风险工况，以温度过热防护为核心，适用于中大型聚光集热系统。

控制原理：以出口工质温度为主控参数、流量为辅助判别参数，采用分程控制逻辑，优先抑制温度飙升，流量调节无效时快速启动泄热降温，切断过热故障发展路径。

PID参数整定范围（工程最优区间）：

- 比例增益Kp：20～30（最优值25）

- 积分时间Ki：0.3～0.6（最优值0.4）

- 微分时间Kd：1.5～2.5（最优值2.0）

保护流程：温度升至预警阈值，提速增流强化换热；温度持续飙升且流量调节失效，开启电动泄热阀泄压降温；极端工况下启动低温补水辅助冷却，严控管壁温差与热应力。

5.3 控制逻辑三：多参数梯度联动多级控制（高风险工况终极防护）

适用场景：高辐照、大负荷、无人值守的高风险工况，为系统最高等级防护方案，适配大型商用、工业级集热系统。

控制原理：融合流量、温度、压力、参数变化速率多维度数据，实时计算系统过热风险系数，通过PID分层驱动多级执行机构，实现预警、调节、应急保护三级联动，彻底杜绝干烧与蒸汽冲管风险。

PID参数整定范围（工程最优区间）：

- 比例增益Kp：15～30（最优值25）

- 积分时间Ki：0.4～0.8（最优值0.6）

- 微分时间Kd：1.0～2.5（最优值1.5）

保护流程：一级预警（流量、温度小幅异常）：泵速微调稳工况；二级防护（参数持续恶化）：降低集热有效辐照面积、泄放高温工质；三级应急（临界干烧）：停泵、快速补水、完全泄压降温，保护管路本体。

六、核心结论与工程建议

6.1 核心结论

1. 流速2m/s骤降至0.5m/s的瞬态工况，会造成管内换热能力大幅衰减，2秒内管壁温度梯度、热应力达到峰值，局部应力超出管材耐受极限，引发塑性变形与疲劳损伤；

2. 该类故障为秒级瞬态冲击，传统单参数延时保护响应滞后，无法有效防护，必须采用多参数联动闭环控制；

3. 三套分级PID控制策略可精准适配不同工况，参数整定区间稳定性强、超调量小、响应速度快，可有效抑制管壁温差与热应力，杜绝过热蒸汽冲管、管路干烧问题。

6.2 工程应用建议

1. 商用及工业集热系统优先采用多参数多级联动控制方案，提升系统安全冗余；

2. 系统配置高精度流量、温度传感器，搭配变频调速与电动泄热执行机构，保障控制响应精度；

3. 日常运维中定期校准传感设备、清理管路杂质，避免流通堵塞引发流量异常；

4. 可根据现场辐照、负荷特性，在本文给定PID区间内微调参数，适配现场工况。
